Назначение
Штанголовки предназначены для захвата за наружную цилиндрическую поверхность и последующего извлечения элементов трубных колонн, преимущественно насосных штанг при проведении ловильных работ в скважинах различного назначения.
Конструкция

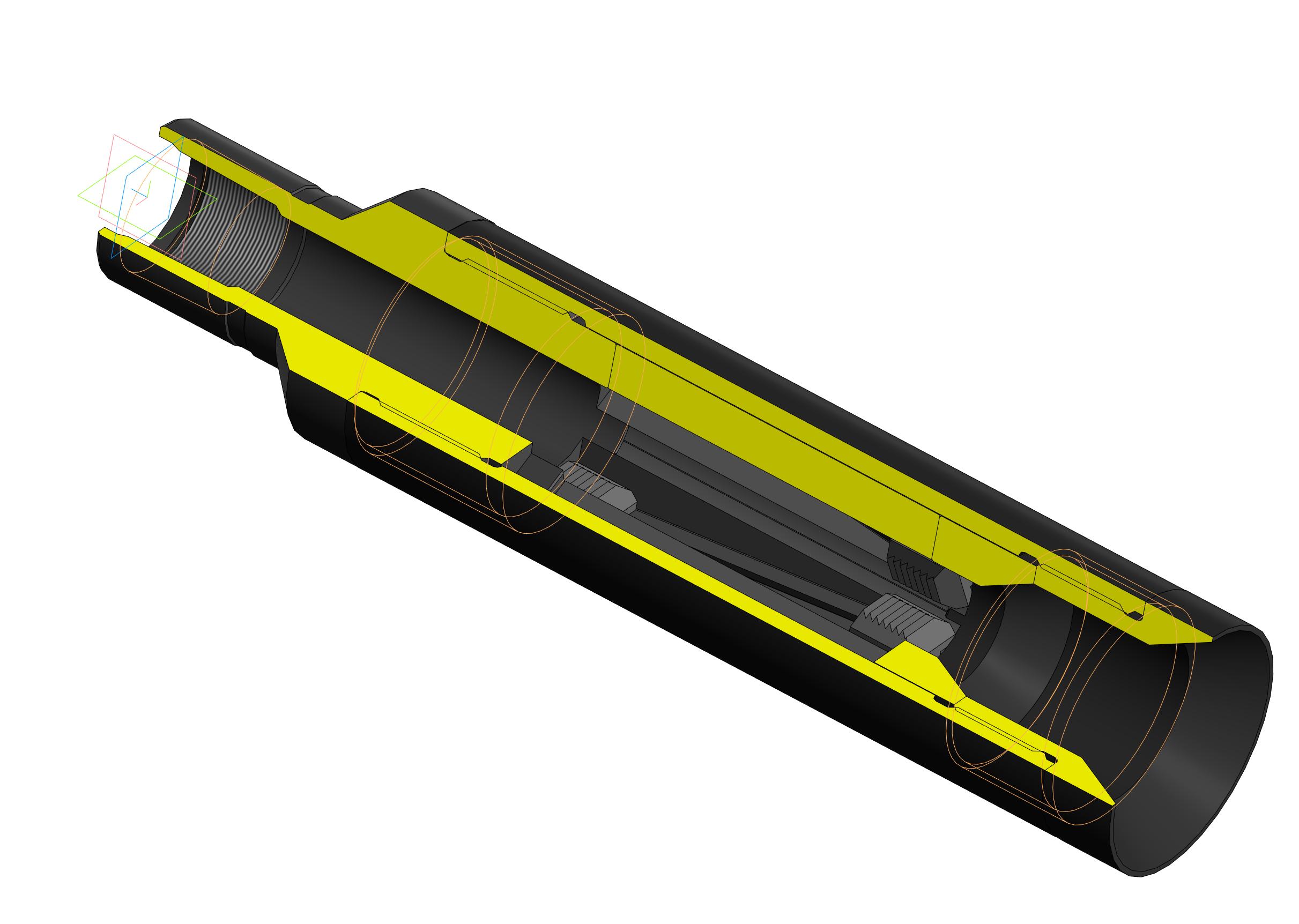

Штанголовка состоит из специального переводника, корпуса, воронки, трех плашек, установленных в пазах типа “ласточкин хвост”, располагающихся на наклонных поверхностях вставок. Для передачи крутящего момента на захваченную колонну, на нижнем торце специального переводника выполнены выступы, входящие при сборке штанголовки в пазы, образуемые уступами боковых поверхностей вставок. Для изменения диапазона диаметров ловимых объектов, предусмотрены несколько сменных комплектов плашек и фиксаторов.
Таблица значений основных параметров Штанголовок типа ШП
| Шифр типоразмера | Наружный диаметр штанголовки, мм | Диапазон наружных диаметров объектов, захватываемых штанголовкой | Грузоподъемность | Присоединительная резьба* | |
| Комплект плашек №1 | Комплект плашек №2 | ||||
| ШП-114 | 114 | 12…39 | 19…50 | 170 | НКТ-89 |
| ШП-118 | 118 | 12…48 | 22…52 | 190 | НКТ-89 |
| ШП-122 | 122,2 | 14…42 | 22…57,2 | 190 | НКТ-89 |
| ШП-136 | 136 | 13…47 | 24…61 | 190 | НКТ-89 |
| ШП-138 | 138 | 14…42 | 22…57,2 | 190 | НКТ-89 |
* По согласованию с заказчиком допускается любая резьба в соответствии с ГОСТ.
