Удочки ловильные

Назначение

Удочки ловильные предназначены для ловли внутри эксплуатационной колонны диаметром и извлечения из нее тартальных канатов диаметром не более 19 мм и каротажных кабелей диаметром не более 22.8 мм.

Конструкция

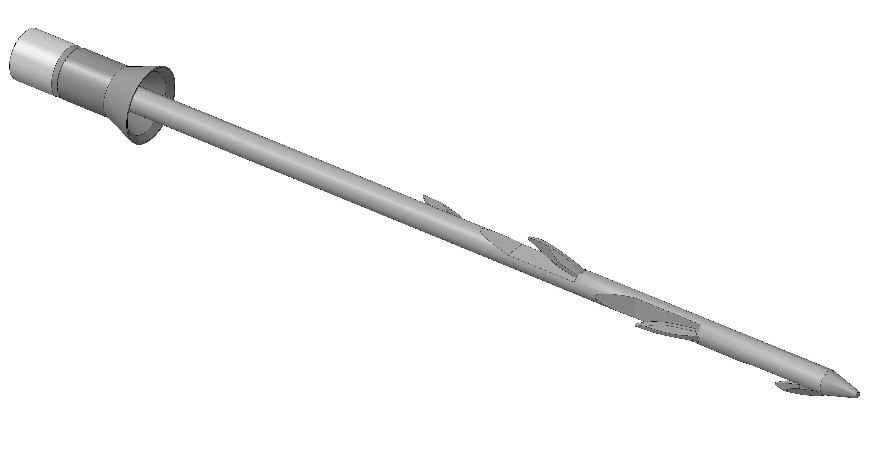

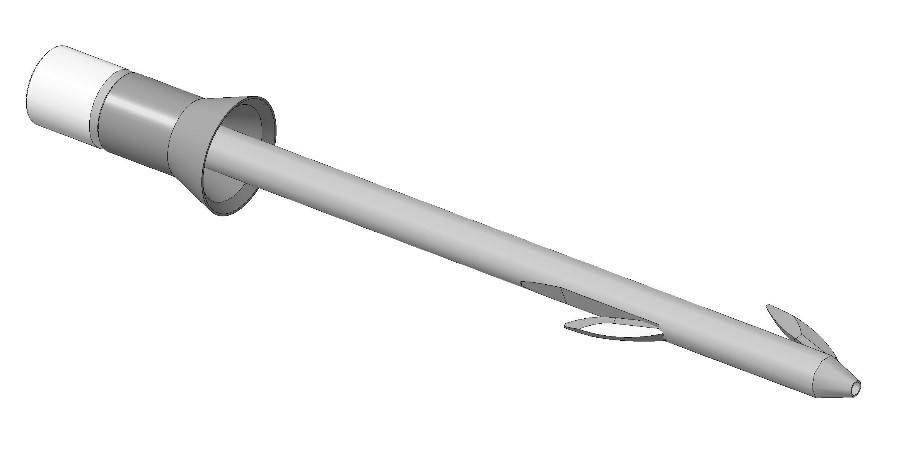

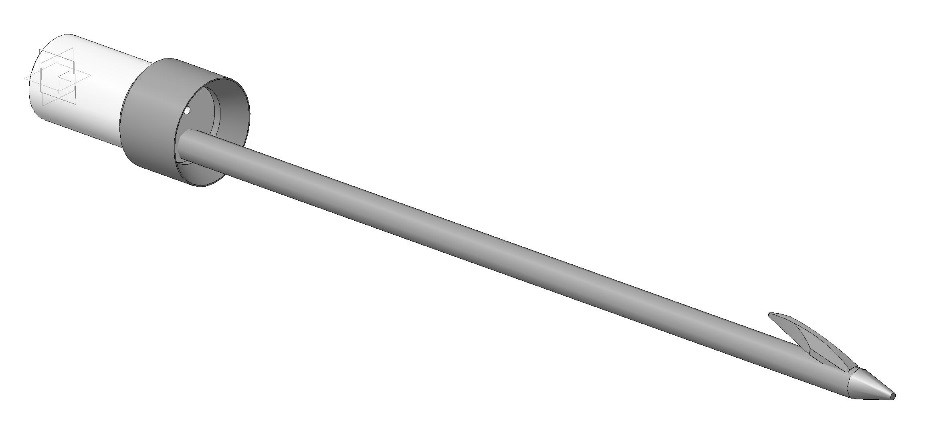

Ловильные удочки подразделяются на шарнирные и нешарнирные. Нешарнирные удочки, в свою очередь, делятся на следующие виды: крючок, однорогая удочка, однорогая удочка с промывочным каналом и однорогая односторонняя удочка с промывочным каналом.

Удочка представляет собой цельный стержень круглого сечения, заостренный на нижнем конце и соединяющийся при помощи резьбы на верхнем конце с переводником, служащим для соединения с колонной бурильных труб. С другой стороны к переводнику крепится воронка. К стержню присоединяются крючки специальной формы, при помощи которых производится захват каната или кабеля (в удочках нешарнирного типа крючки привариваются к стержню, а в удочках шарнирного типа – укрепляются в прорезях стержня на шарнирах).

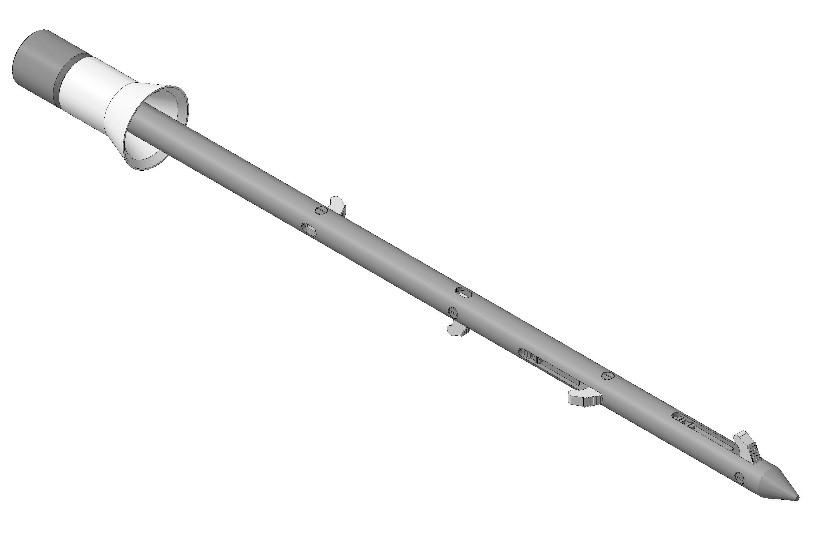

Шарнирная удочка применяется в тех случаях, когда канат или кабель, спутанные в клубок, затрудняют прохождение однорогих удочек с приваренными крючками. При прохождении удочки через клубок каната или кабеля крючки, откидываясь на осях и сжимая пластинчатые пружины, входят внутрь прорези, почти не выступая за габариты стержня. При извлечении удочки крючки под действием силы упругости пружин вновь возвращаются в раскрытое положение и захватывают ловимый объект. К переводнику на резьбе прикреплена воронка, которые ограничивают прохождение удочки через спутанный клубок каната или кабеля.

Технические характеристики

По согласованию с заказчиком возможно изготовление других типоразмеров.
