Назначение
Скребки (скреперы) механические типа СГМ предназначены для очистки внутренней поверхности обсадных колонн от перфорационных заусенцев, ржавчины, цементной корки, парафина и других отложений в процессе проведения ремонтных работ нефтяных, нагнетательных, газовых и газово-конденсатных скважин.
Конструкция

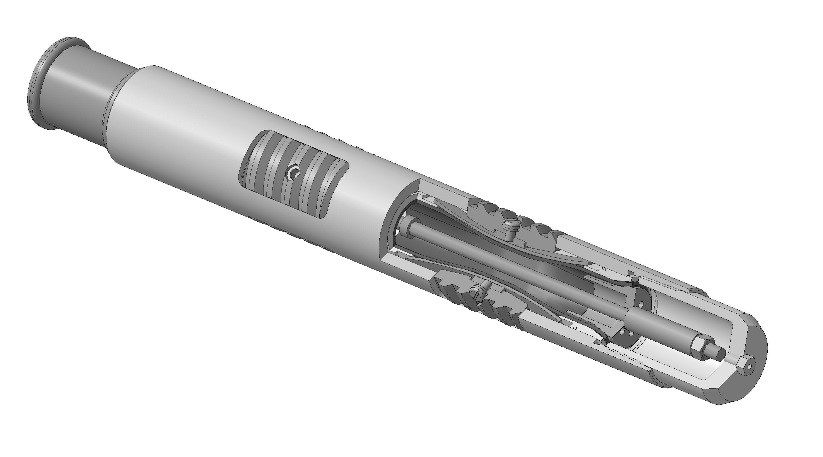

Скребок состоит из корпуса, в радиальные отверстия которого вставлены плашки (правая и левая). Плашки снизу соединены с пластинчатыми пружинами. Пружины, в свою очередь, опираются на резинотканевый рукав. При подаче жидкости внутрь рукава, пружины выпрямляются и выдвигают плашки, которые, упираясь в стенки обсадной колонны, очищают ее. При прекращении подачи жидкости внутрь рукава, пружины сгибаются и утапливают плашки внутри корпуса. Тем самым обеспечивается беспрепятственное извлечение скребка из колонны обсадных труб.
Технические характеристики
| Наименование основных параметров и размеров | СГМ-140 | СГМ-146 | СГМ-168 |
| Диаметр ремонтируемой обсадной колонны, мм. | 140 | 146 | 168 |
| Способ работы | гидромеханический | ||
| Рабочее давление, мПа. | 3-5 | ||
| Перекрытие очищаемой поверхности плашками, 0 | 360 | ||
| Наружный диаметр, мм. | 112 | 116 | 136 |
| Длина, мм, не более | 960 | 960 | 1040 |
| Присоединительная резьба, ГОСТ 633-80 | НКТ-73 | ||
| Масса, кг, не более | 39 | 45 | 62 |
| Максимальное радиальное перемещение режущих элементов, мм. | 10 | ||
