Назначение
Колокол гладкий предназначен для захвата и последующего извлечения из скважины предметов с внешним круглым сечением. Захват производится методом напрессовки на наружную поверхность ловимого объекта.
Конструкция

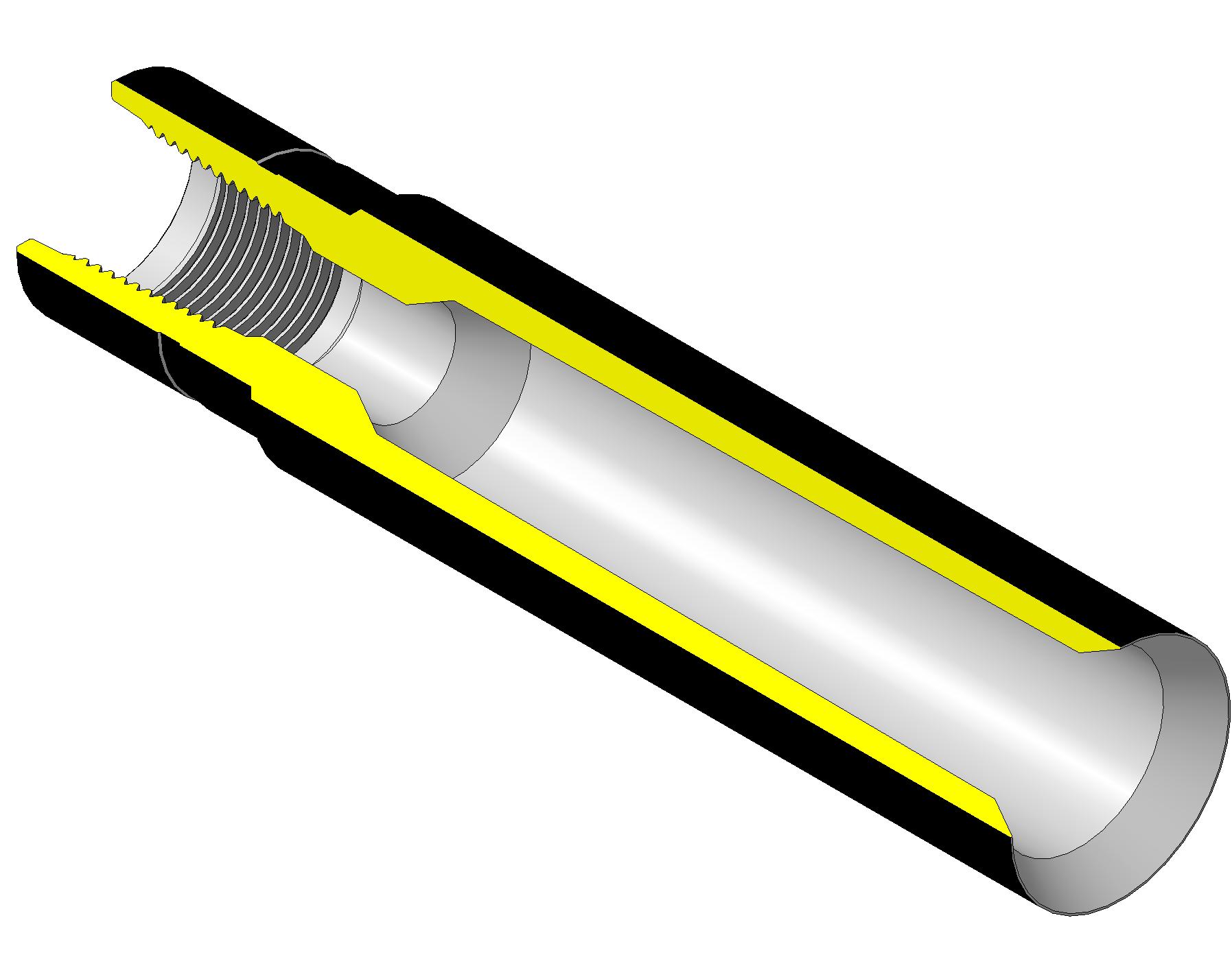

Колокол гладкий представляет собой патрубок, в верхней части которого выполнена присоединительная резьба, в нижней ловильной части находится гладкая коническая ловильная поверхность с конусностью 0,5…30. Колокол может быть выполнен правым и левым.
Технические характеристики
| Модель | Присоединительная резьба | Наружный диаметр, мм | Длина, мм |
| 59 ЛКГ 50-46 | З-38 | 59 | 450 |
| 65 ЛКГ 54-50 | З-38 | 65 | 450 |
| 81 ЛКГ 57-52 | З-66 | 80,5 | 450 |
| 90 ЛКГ 75-70 | З-66 | 90 | 450 |
| 95 ЛКГ 75-70 | З-76 | 95 | 464 |
| 105 ЛКГ 91-86 | З-86 | 105 | 650 |
| 110 ЛКГ 95-90 | З-76 | 110 | 500 |
| 114 ЛКГ 99-94 | З-88 | 114 | 450 |
| 116 ЛКГ 75-69 | З-73 | 116 | 555 |
| 118 ЛКГ 75-69 | З-73 | 118 | 555 |
| 120 ЛКГ 102-95 | З-86 | 120 | 550 |
| 122 ЛКГ 110-98 | З-86 | 122 | 715 |
| 124 ЛКГ 110-100 | З-86 | 124 | 730 |
| 127 ЛКГ 116-113 | З-76 | 127 | 400 |
| 130 ЛКГ 109-102 | З-86 | 130 | 625 |
| 135 ЛКГ 92-84 | З-102 | 135 | 510 |
| 140 ЛКГ 119-113 | З-88 | 140 | 550 |
| 140 ЛКГ 125-117 | З-102 | 140 | 650 |
| 145 ЛКГ 116-113 | З-108 | 145 | 500 |
| 150 ЛКГ 104-96 | З-102 | 150 | 634 |
| 155 ЛКГ 122-116 | З-133 | 155 | 530 |
| 155 ЛКГ 132-122 | З-108 | 155 | 680 |
| 162 ЛКГ 132-122 | З-133 | 162 | 650 |
| 190 ЛКГ 171-166 | З-133 | 190 | 542 |
| 195 ЛКГ 162-155 | З-133 | 195 | 550 |
| 200 ЛКГ 181-175 | З-133 | 200 | 600 |
| 205 ЛКГ 132-124 | З-133 | 205 | 640 |
| 205 ЛКГ 170-164 | 3,133 | 205 | 520 |
| 210 ЛКГ 185-170 | З-147 | 210 | 705 |
| 219 ЛКГ 205-199 | З-133 | 219 | 550 |
| 225 ЛКГ 210-200 | З-171 | 225 | 800 |
| 231 ЛКГ 205-200 | З-147 | 231 | 580 |
| 270 ЛКГ 232-226 | З-171 | 270 | 650 |
| 270 ЛКГ 246-239 | З-133 | 270 | 730 |
По согласованию с заказчиком возможно изготовление других типоразмеров.
