Назначение
Скребки (скреперы) механические типа СК предназначены для очистки внутренней поверхности обсадных колонн от перфорационных заусенцев, ржавчины, цементной корки, парафина и других отложений в процессе проведения ремонтных работ нефтяных, нагнетательных, газовых и газово-конденсатных скважин.
Конструкция

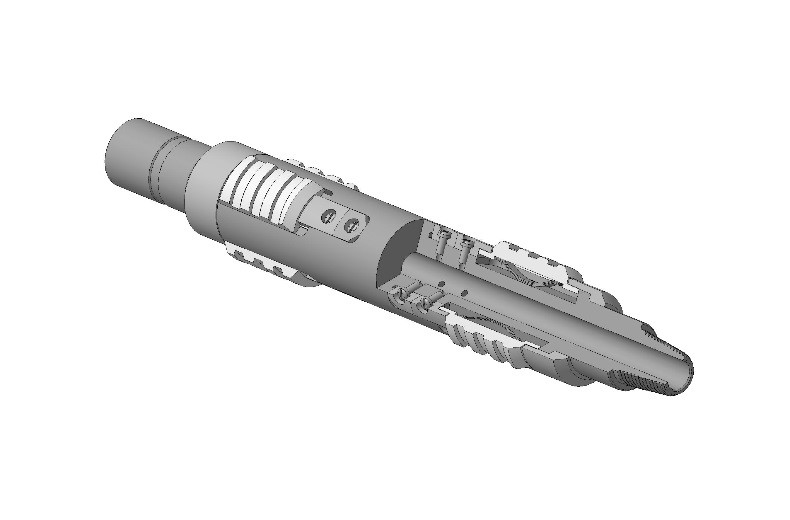

Скребок (скрепер) состоит из корпуса, пружин, плашек, ограничителей, упоров, направителей и болтов. Направление работы скребка (вниз-вверх) определяется технологической службой эксплуатирующего предприятия для каждой скважины или месторождения в зависимости от устройства и состояния эксплуатационной колонны, проводимых технологических операций и традиционных приёмов выполнения работ. При этом плашки скребка необходимо установить режущими кромками вниз, при рабочем ходе скребка вниз, или вверх, при рабочем ходе скребка вверх.
Технические характеристики
| Шифр типоразмера скрепера | Скреперы механические | ||||||||||
| 89 | 114 | 140 | 168 | 194 | 245 | ||||||
| Условный диаметр обсадной колонны, мм | 89 | 102 | 114 | 127 | 140 | 146 | 168 | 178 | 194 | 219 | 245 |
| Габаритные размеры:
– наружный диаметр корпуса, мм, не более – длина, мм, не более |
82 650 |
90 720 |
112 850 |
133 940 |
155 940 |
206 1200 |
|||||
| Присоединительная резьба | З-50 | З-50 | З-76 | З-88 | З-117 | З-133 | |||||
| Проходное отверстие, мм | 20 | 28 | 32 | 38 | 32 | 95 | |||||
| Перекрытие очищаемой поверхности плашками, 0 | 360 | ||||||||||
| Диапазон диаметров очищаемый скрепером, мм | 73-83 | 79-91 | 92-106 | 102-118 | 114-132 | 120-138 | 135-157 | 145-167 | 157-173 | 181-209 | 208-234 |
| Масса, кг, не более | 15 | 45 | 55 | 65 | 95 | 99 | |||||
