Назначение
Приспособление свинчивания штанг типа ПСШ (далее по тексту – приспособление) относятся к однофункциональным изделиям многократного применения, предназначается для свинчивания и развинчивания насосных штанг в процессе спуско-подъемных операций при ремонте скважин.
Конструкция

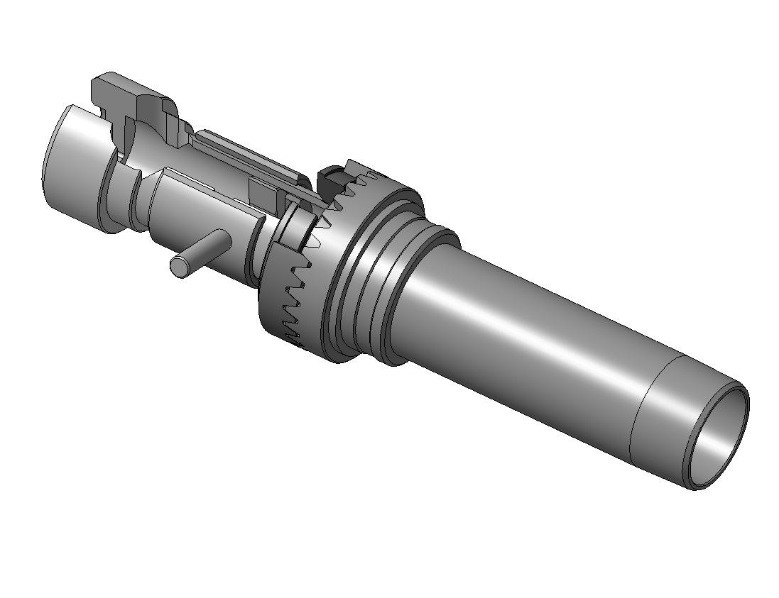

В состав приспособления свинчивания штанг типа ПСШ входят две сборно-сварные конструкции: корпус и захват.
Корпус состоит из патрубка на котором выполнена присоединительная резьба, воронки для центрирования захвата полумуфты, стопорящей захват от поворачивания штанг. Корпус при подъемном ремонте скважин завинчивается на колонну НКТ.
Захват – это сварная конструкция, которая состоит из корпуса с направляющим конусом и опорным кольцом с полумуфтой, которая при работе входит в зацепление с полумуфтой корпуса самого приспособления свинчивания штанг.
В корпусе, конусе и кольце имеется вырез для ввода штанги, который перекрывается поворотом втулки и затвором, приваренным к ручке. Для исключения возможного произвольного поворота втулки во время работы на ней имеется отверстие под ручку, которая в закрытом положении втулки опускается в вырез опорного кольца. Для центрирования штанг и ограничения перемещения внутри корпуса приварены опоры. В верхней части захвата к корпусу приварен контрключ, с пазом под размер квадратной части насосной штанги.
Технические характеристики
| Модель
Показатель |
ПСШ | ||
| Диаметр свинчиваемых и развинчиваемых насосных штанг, мм | 19 | 22 | 25 |
| Присоединительная резьба (ГОСТ 633-80), мм* | НКТ-73 | ||
| Наружный диаметр контрключа, мм | 89 | ||
| Паз затвора, d, мм | 20 | 23 | 28 |
| Вырез контрключа под размер квадратной части насосной штанги, b, мм | 28 | 34 | |
| Габаритные размеры, мм, не более: | |||
| диаметр D, мм | 114 | ||
| длина L, мм | 446 | 459 | |
| Масса, кг не более | 7 | 7 | 7,5 |
