Назначение
Труболовка внутренняя неосвобождающаяся типа ТВ относится к однофункциональным восстанавливаемым изделиям и предназначена для устранения аварийных ситуаций при освоении и эксплуатации нефтяных и газовых скважин, посредством извлечения целиком или по частям оставшейся в скважине колонны насосно-компрессорных труб.
Конструкция

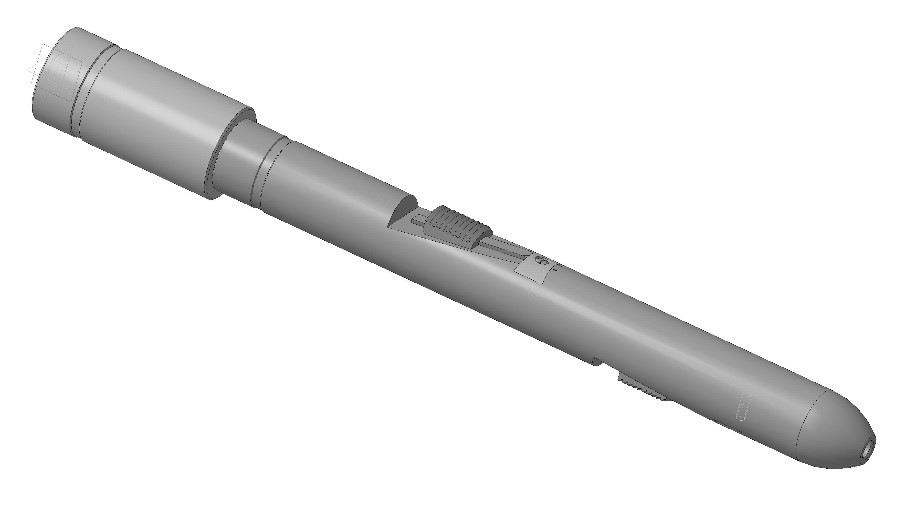

Труболовка состоит из стержня, переводника, плашек, ограничителя и винтов. На переводнике выполняется резьба – присоединительная к колонне спускаемых труб и к стержню труболовки. Захват ловимой колонны происходит при помощи плашек, которые заклиниваются между конусным участком корпуса и ловимой колоной НКТ при движении труболовки вверх. После извлечения труболовки вместе с ловимой колонной НКТ на поверхность, освобождение труболовки от ловимой трубы НКТ производится следующим образом: отворачивается переводник и труболовка пропускается через трубу по ходу движения.
Технические характеристики
| Модель
Наименовании |
Типа ТВ | |||||
| 48 | 60 | 73 | 89 | 102 | 114 | |
| Интервалы захватываемых диаметров, мм | 38-45 | 47-57 | 57-76 | 73-90 | 85-105 | 75-110 |
| Интервал условных диаметров обсадных колонн по ГОСТ 632, в которых происходит захватывание, мм | 102 – 146 | 114 – 168 | 114 – 194 | 140 – 219 | 168 – 273 | 168 – 273 |
| Грузоподъёмность, кН | 200 | 250 | 500 | 700 | 900 | 1100 |
| Присоединительная резьба | З-66 | З-76 | З-76 | З-76 | З-88 | З-88 |
| Габаритные размеры, мм не более:
– наружный диаметр, D – длина, L |
80 830 |
80 860 |
95 970 |
110 955 |
110 1020 |
124 1040 |
| Масса, кг не более | 10 | 12 | 18 | 30 | 51 | 55 |
