Труболовка ТВГ

Труболовка внутренняя освобождающаяся гидравлического действия типа ТВГ предназначена для извлечения (целиком или по частям) оставшейся в скважине в результате аварии колонны насосно-компрессорных труб путём заклинивания выдвижных плашек между внутренней поверхностью захватываемой трубы и стержнем труболовки.

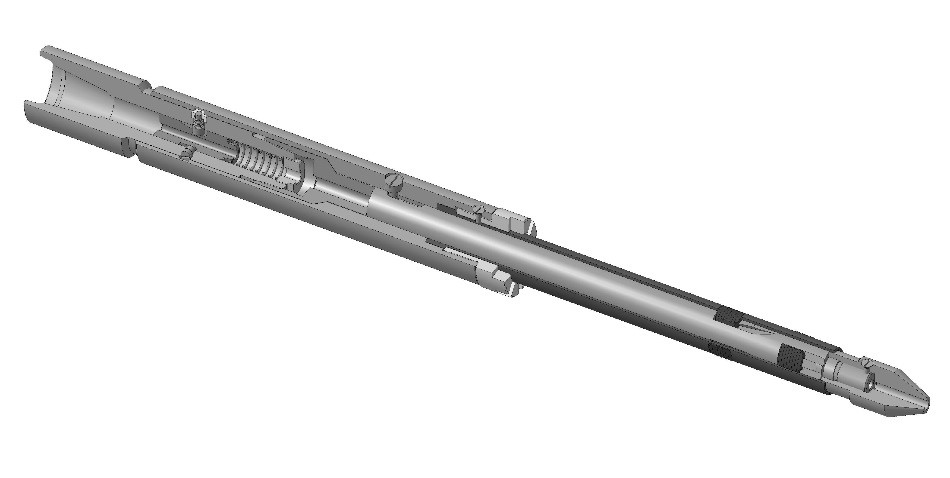

Конструкция

Труболовка состоит из механизмов захвата и освобождения. Шестиплашечный механизм захвата состоит из стержня, имеющего шесть наклонных плоскостей, расположенных в два яруса и смещенных относительно друг друга на 60º. Посередине каждой плоскости расположены продольные выступы с профилем сечения в виде «ласточкиного хвоста» по которым синхронно перемещаются плашки при помощи плашкодержателя. Перемещение плашек ограничивается в верхнем положении упором конической поверхности головки на аналогичную поверхность опоры стержня, а в нижнем – упором плашек в торец наконечника.

Механизм освобождения (механизм фиксации плашек) представляет собой цилиндр, в котором расположен поршень-штуцер, опирающийся на пружину. В боковые плоскости поршня упираются фиксаторы, имеющие возможность перемещаться в поперечном направлении при продольном перемещении поршня-штуцера. На цилиндр гидравлического механизма надета опора стержня. При помощи резьбы опора стержня соединяется с башмаком, имеющий внутренний конический уступ. Внутри нижней части опоры стержня расположен бурт плашкодержателя, удерживаемый при помощи винта.

Поршень-штуцер гидравлического механизма под действием перепада давления при прокачке промывочной жидкости перемещается в крайнее нижнее положение. Вследствие взаимодействия наклонных плоскостей поршня-штуцера и фиксаторов, при движении вниз, фиксаторы перемещаются в поперечном направлении. В результате их штоки входят в кольцевую канавку опоры стержня. Труболовка имеет сквозной продольный канал для прохода промывочной жидкости.

Технические характеристики
