Труболовка ТВМ

Назначение

Труболовка  внутренняя освобождающаяся механического действия типа ТВМ предназначена для извлечения (целиком или по частям) оставшейся в скважине в результате аварии колонны труб путём заклинивания выдвижных плашек между внутренней поверхностью захватываемой трубы и стержнем труболовки.

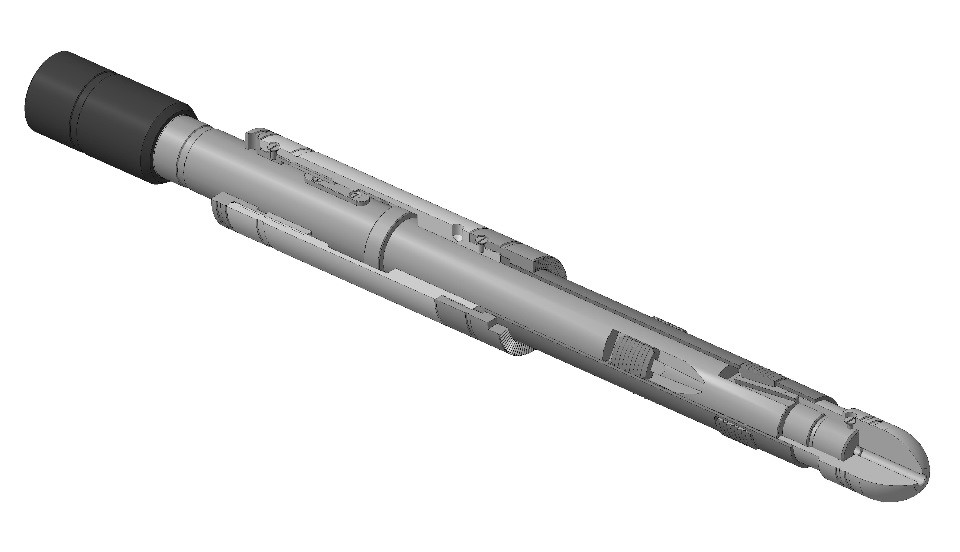

Конструкция ТВМ1 60-114

Труболовка состоит из механизмов захвата и освобождения. Механизм захвата изготавливается двух исполнений: одноплашечный (ТВМ-60) и шестиплашечный (ТВМ-73, ТВМ-89, ТВМ-102, ТВМ-114).Шестиплашечный механизм захвата состоит из стержня с шестью наклонными пазами «ласточкин хвост», расположенными в два ряда со смещением относительно друг друга на 600. По пазам синхронно перемещаются плашки при помощи плашкодержателя. Перемещение плашек ограничивается в верхнем положении упором корпуса в заплечик стержня, а в нижнем – упором плашкодержателя в торец наконечника. В одноплашечном механизме захвата функцию противоположной плашки выполняет гребенчатая насечка, выполненная на стержне труболовки, плашкодержатель – поводок, ввинченый в верхний торец плашки.

К деталям механизма освобождения относятся: корпус, фиксатор, плашкодержатель и башмак тормозной. Корпус – полый цилиндр. На верхнем конце корпуса нарезана трапецеидальная резьба для навинчивания фиксатора и крышки. На нижнем конце корпуса нарезана цилиндрическая резьба для присоединения башмака тормозного, имеющего радиальные зубья для торможения корпуса во время освобождения.

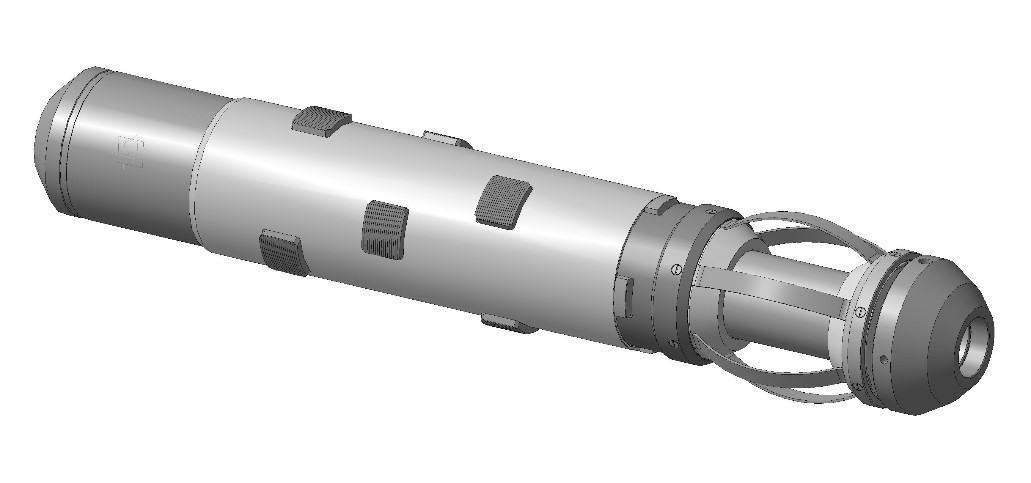

Конструкция ТВМ1 127-324

Труболовка состоит из механизмов захвата и освобождения. Механизм захвата состоит из корпуса с наклонными пазами «ласточкин хвост», расположенными в два ряда со смещением относительно друг друга. По пазам синхронно перемещаются плашки при помощи кожуха. Перемещение плашек ограничивается в верхнем положении упором в заплечик корпуса, а в нижнем – упором кожуха в торец фиксатора.

К деталям механизма освобождения относятся: стержень, фиксатор и кожух. Стержень – полый цилиндр. На верхнем конце стержня нарезана резьба для навинчивания корпуса, ниже устанавливается фиксатор и упорное кольцо, ограничивающий перемещение фиксатора. На нижнем конце стержня нарезана цилиндрическая резьба для соединения с наконечником, предназначенного для облегчения ввода труболовки внутрь ловимой резьбы.

Непосредственно над наконечником установлен блок пружин, предназначенный для центрирования труболовки в скважине и представляющий собой комбинацию из нескольких плоских стальных пружин, скрепленных по концам кольцами.



Технические характеристики

Наименование параметра ТВМ1-60 ТВМ1-73 ТВМ1-89 ТВМ1-102 ТВМ1-114
Условный диаметр скважины по ГОСТ 632-80, мм 114 и более 114 и более 140 и более 146 и более 146 и более
Условный диаметр ловимых труб по ГОСТ 633-80, мм 60 73 89 102 114
Грузоподъёмность, т 25 40 60 80 100
Габаритные размеры, мм, не более

– длина

– диаметр



900

92



1135

92



1300

110



1230

116



1420

132

Масса, кг, не более 28,5 38 50 90 110
Присоединительная резьба З-76 З-76 З-76 З-88 З-88



Наименование параметра ТВМ1-127 ТВМ1-140 ТВМ1-146 ТВМ1-168 ТВМ1-178 ТВМ1-245 ТВМ1-324
Условный диаметр скважины по ГОСТ 632-80 в которых происходит ловля, мм 127 140 146 168 178 245 324
Внутренний диаметр захватываемых труб, мм 106-124 114-136 120-142 136-159 145-168 215-232 285-310
Грузоподъёмность, т, не более 80 85 90 100 120 150 180
Габаритные размеры, мм, не более

– длина

– диаметр по плашкам и по корпусу, минимальный



1500

106



1580

114



1580

120



1635

134



1655

144



1865

210



2230

278

Масса, кг, не более 82 80 92 110 130 330 620
Присоединительная резьба* З-76 З-76 З-86 З-88 З-108 З-152 З-171
