Назначение
Скребки (скреперы) механические типа СКГ предназначены для очистки внутренней поверхности обсадных колонн от перфорационных заусенцев, ржавчины, цементной корки, парафина и других отложений в процессе проведения ремонтных работ нефтяных, нагнетательных, газовых и газово-конденсатных скважин.
Конструкция

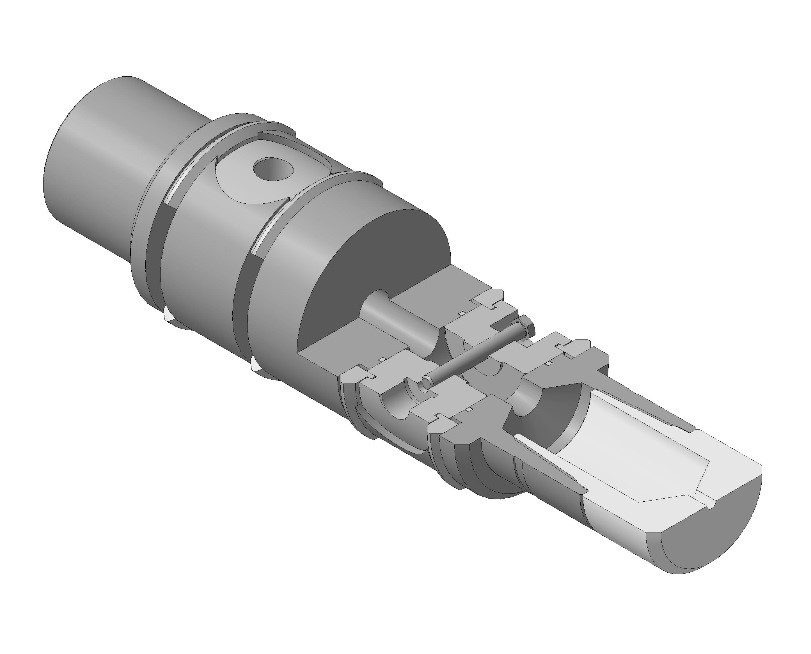

Скребок состоит из корпуса, в радиальные отверстия которого вставлены поршни, взаимодействующие с режущими элементами, размещенными в проточках корпуса. В поршнях выполнены сквозные отверстия, через которые посредством болта осуществлено их соосное соединение для исключения случайного выпадения поршней из корпуса. На поверхности контакта поршня с корпусом в кольцевой проточке размещен уплотнительный элемент. Низ скребка снабжен заглушкой со сквозным отверстием, обеспечивающим циркуляцию жидкости в скважине. Принцип работы скребка основан на радиальном перемещении режущих элементов поршнем под действием давления циркулирующей жидкости.
Технические характеристики
| Наименование основных параметров и размеров | СКГ-140 | СКГ-146 | СКГ-178 |
| Диаметр ремонтируемой обсадной колонны, мм | 140 | 146 | 178 |
| Способ работы | Гидравлический | ||
| Рабочее давление, мПа | 3-5 | ||
| Наружный диаметр, мм. | 112 | 118 | 138 |
| Длина, мм, не более | 580 | 580 | 600 |
| Максимальное радиальное перемещение режущих элементов, мм | 10 | 10 | 20 |
| Масса, кг, не более | 32 | 32 | 40 |
