Назначение

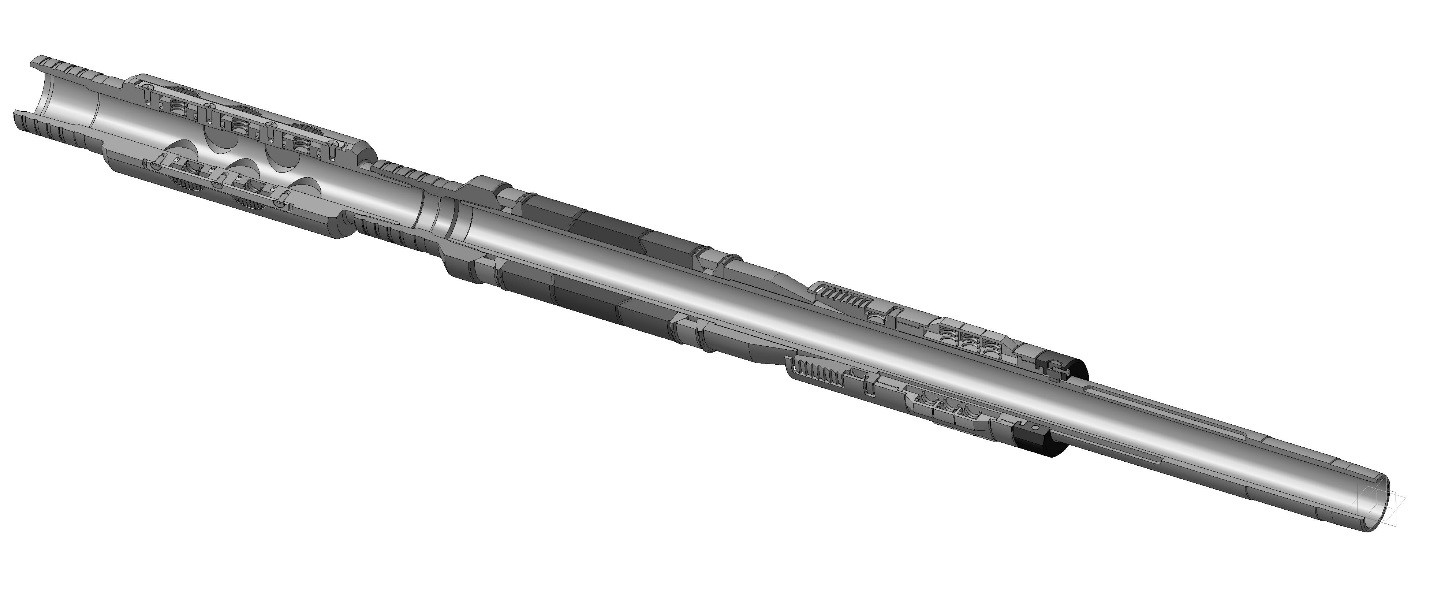

Пакер с механической осевой установкой с гидравлическим якорем ПМЯ-О-ЯГМ предназначен для:
– герметичного разобщения интервалов ствола обсадной колонны и защиты ее от динамического воздействия рабочией среды в процессе проведения различных технологических операций;
– проведения ГРП;
– проведения опрессовки обсадной колонны и поиска негерметичности;
– кислотной обработки пластов под давлением;
– для установки в нагнетатальных и эксплуатационных скважинах.
Технические характеристики
| Модель
Показатель |
ПМЯ-О-ЯГМ-118-50-500-Т120-КЗ-01 | ПМЯ-О-ЯГМ-122-50-500-Т120-КЗ-01 | ПМЯ-О-ЯГМ-142-60-500-Т120-КЗ-01 | |
| Типоразмер | 118 | 122 | 142 | |
| Наибольший уплотняемый диаметр, мм | 128 | 133 | 154 | |
| Наружный диаметр экплуатационной колонны, мм | 140 | 146 | 146 | 168 |
| Толщина стенок обсадной колонны, мм | 7-8 | 9-11 | 6,5-9 | 7-9 |
| Максимальный перепад давления на пакер, МПа | 50 | |||
| Нагрузка при пакеровке, кН | 60-120 | |||
| Способ посадки | Осевой | |||
| Максимальная температура рабочей среды (пластовая), ºС, не более | 100 (150*) | |||
| Габаритные размеры, мм, не более: | ||||
| наружный диаметр пакера | 118 | 122 | 142 | |
| диаметр проходного канала | 50 | 50 | 60 | |
| длина пакера с якорем | 1820 | 1820 | 1860 | |
| Присоединительная резьба для НКТ ГОСТ 633-80*: | ||||
| в верхней части (муфта) | 73 | 73 | 89 | |
| в нижней части (ниппель) | 73 | 73 | 73 | |
| Масса, кг не более | 73 | 75 | 100 | |
