Назначение
Ловильный колокол наборный типа ЛКН предназначен для захвата и последующего извлечения из скважины предметов с внешним круглым сечением. Захват производится методом врезания за наружную поверхность ловимого объекта.
Конструкция

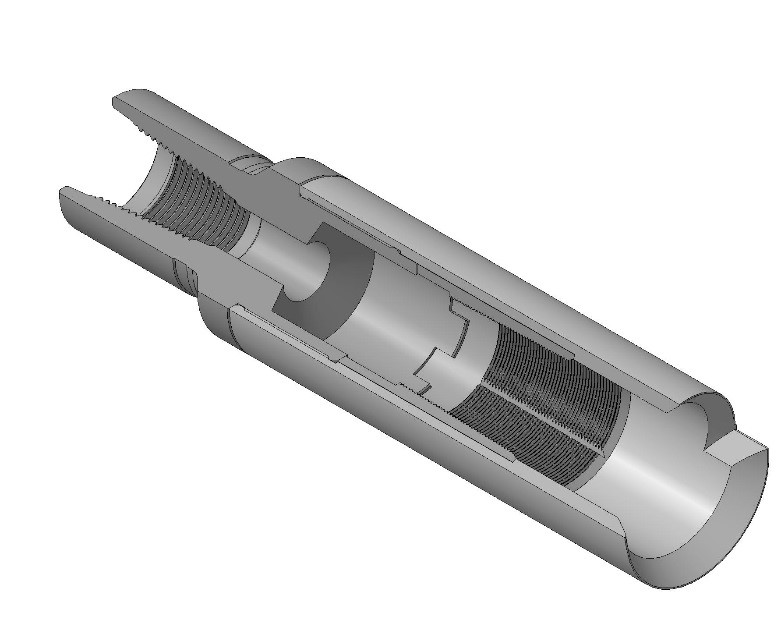

Ловильный колокол наборный представляет собой изделие собранное из переводника, в верхней части которого выполнена присоединительная замковая резьба, в нижней метрическая резьба при помощи которой крепится воронка. В паз между воронкой и переводником устанавливается вставка, которая при необходимости может меняться. В нижней части вставки находится ловильная поверхность с конусностью 1:16.
Технические характеристики
| Модель
Показатель |
ЛКН-122 |
| Резьба (присоединительная) (ГОСТ 5286-75) | З-76 |
| Диаметры ловильной резьбы, мм:
– вставка №1 – вставка №2 – вставка №3 – вставка №4 |
92,5-85 90-83,8 74-66,8 61-54 |
| Грузоподъемность, кН | 900 |
| Наружный диаметр, мм | 122 |
| Диаметр присоединительной части колокола, мм | 95 |
| Проходной диаметр, мм | 40 |
| Длина, мм | 500 |
| Масса, кг, не более: | 37 |
По согласованию с заказчиком возможно изготовление других типоразмеров.
