Назначение
Ловильный колокол типа ЛК предназначен для захвата и последующего извлечения из скважины предметов с внешним круглым сечением. Захват производится методом врезания за наружную поверхность ловимого объекта.
Конструкция

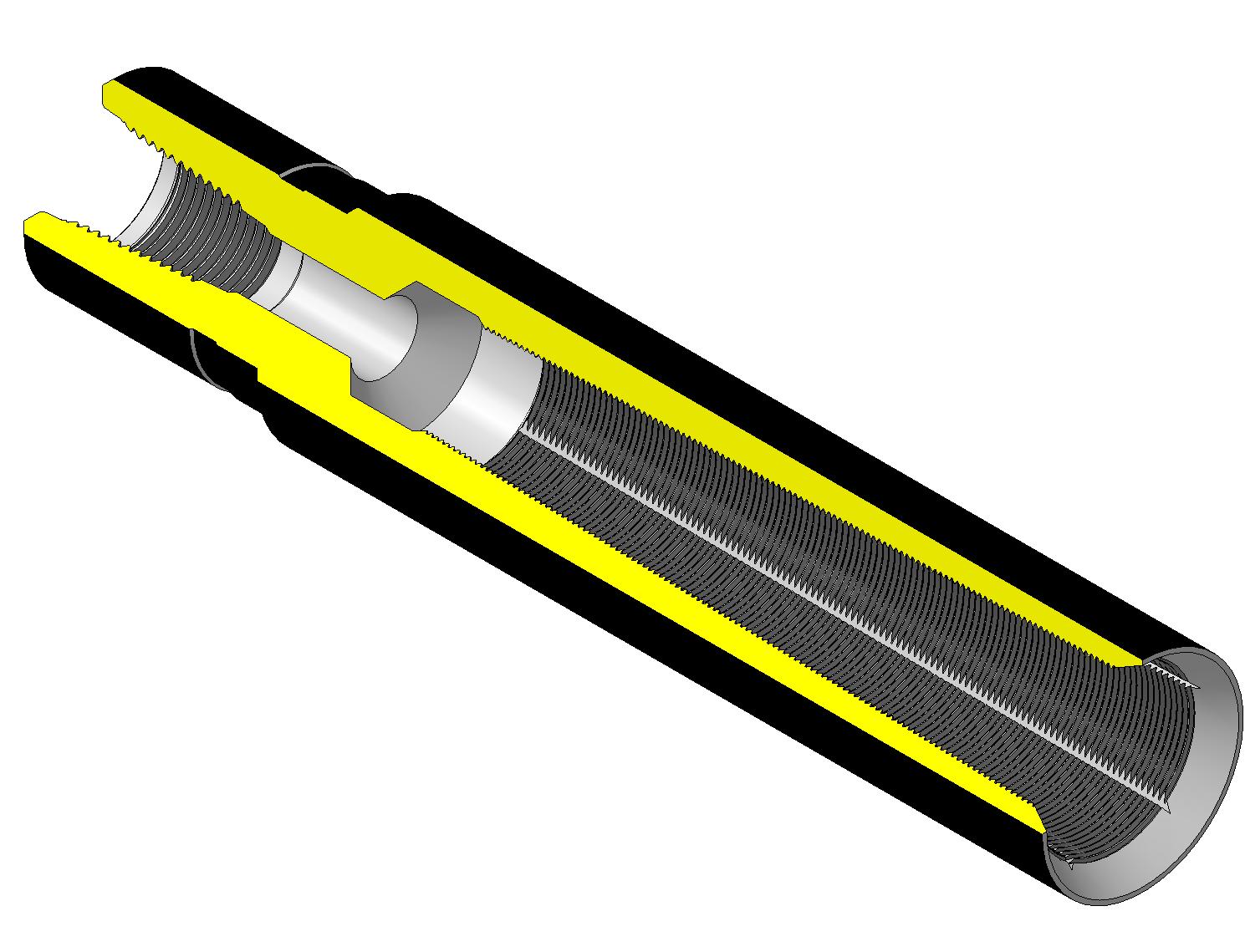

Ловильный колокол представляет собой патрубок, в верхней части которого выполнена присоединительная резьба, в нижней ловильной части находится коническая ловильная поверхность с конусностью 1:16. Колокол может быть выполнен правым и левым. Для правого исполнения колокола все резьбы правые, для левого исполнения – левые
Технические характеристики
| Модель
Показатель |
90 ЛК 77-55 | 95 ЛК 82-60 | 102 ЛК 90-68 | 110 ЛК 94-72 | 114 ЛК 98-76 | 118 ЛК 102-80 | 120 ЛК 105-60 | 122 ЛК 106-84 | 124 ЛК 110-60 |
| Резьба присоединительная | З-73 | З-73 | З-76 | З-76 | З-76 | З-76 | З-76 | З-76 | З-76 |
| Наружный диаметр, мм | 90 | 95 | 102 | 110 | 114 | 118 | 120 | 122 | 124 |
| Длина, мм | 500 | 610 | 620 | 620 | 620 | 620 | 780 | 620 | 770 |
| Наименьший внутренний диаметр ловильной резьбы, мм | 55 | 60 | 68 | 72 | 76 | 80 | 60 | 84 | 60 |
| Наибольший внутренний диаметр ловильной резьбы, мм | 77 | 82 | 90 | 94 | 98 | 102 | 105 | 106 | 110 |
| Модель
Показатель |
128 ЛК 112-90 | 132 ЛК 116-94 | 140 ЛК 124-94 | 146 ЛК 120-90 | 149 ЛК 124-94 | 152 ЛК 127-97 | 156 ЛК 131-101 | 159 ЛК 134-104 |
| Резьба присоединительная | З-88 | З-88 | З-88 | З-88 | З-88 | З-88 | З-121 | З-121 |
| Наружный диаметр,мм | 128 | 132 | 140 | 146 | 149 | 152 | 156 | 159 |
| Длина, мм | 640 | 640 | 660 | 770 | 770 | 770 | 790 | 790 |
| Наименьший внутренний диаметр ловильной резьбы, мм | 90 | 94 | 94 | 90 | 94 | 97 | 101 | 104 |
| Наибольший внутренний диаметр ловильной резьбы, мм | 112 | 116 | 124 | 120 | 124 | 127 | 131 | 134 |
По согласованию с заказчиком возможно изготовление других типоразмеров.
