Назначение
Ловильный колокол типа К предназначен для захвата и последующего извлечения из скважины предметов с внешним круглым сечением. Захват производится методом врезания за наружную поверхность ловимого объекта.
Конструкция

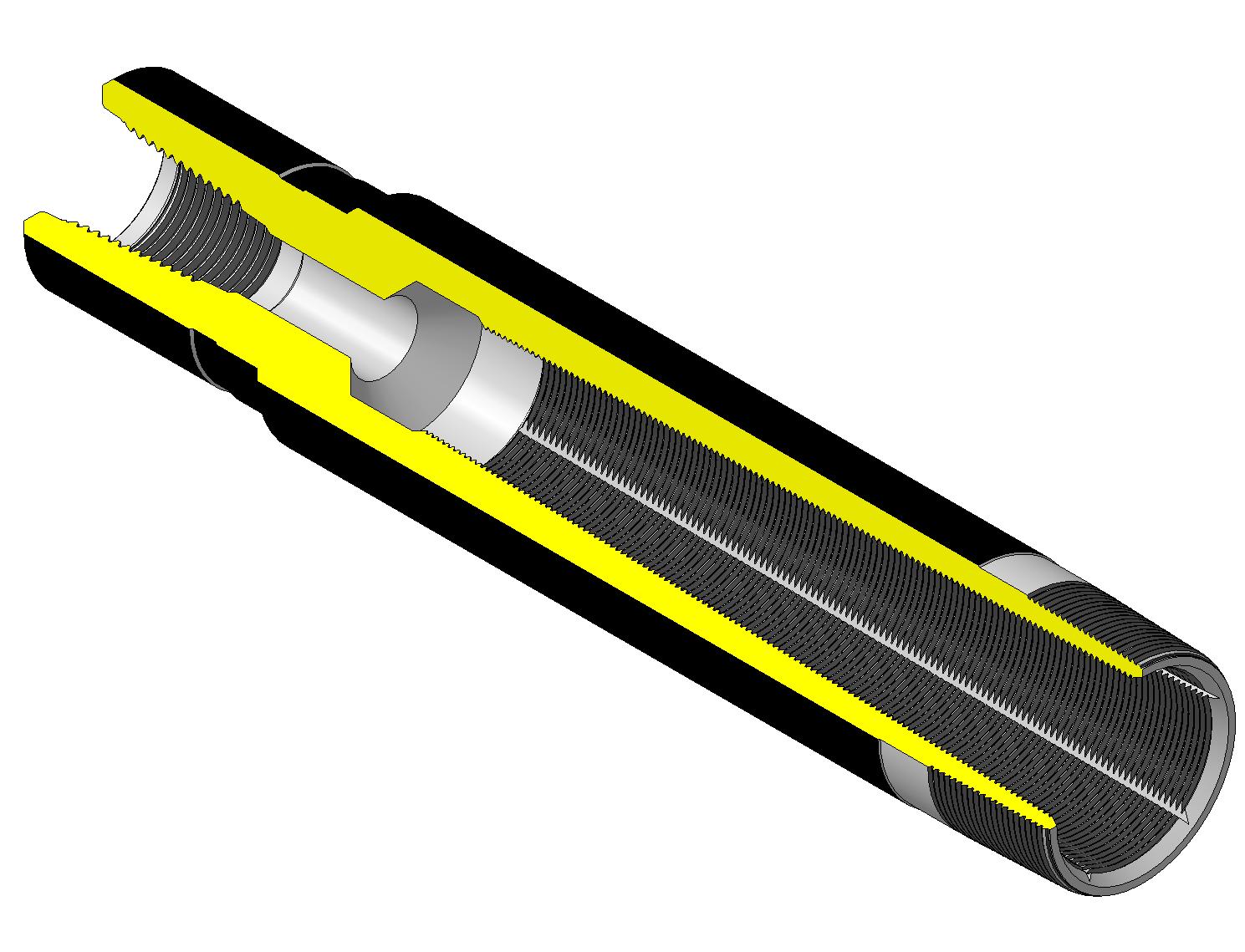

Ловильный колокол представляет собой патрубок, в верхней части которого выполнена присоединительная резьба, в нижней ловильной части находится коническая ловильная поверхность с конусностью 1:16. На наружной поверхности выполнена присоединительная резьба под центрирующее приспособление. Колокол может быть выполнен правым и левым. Для правого исполнения колокола все резьбы правые, для левого исполнения – левые.
Технические характеристики
| Модель
Показатель |
К 42-25 | К 50-34 | К 58-40 | К 70-52 | К 85-64 | К100-78 | К 110-91 | ||
| Резьба присоединительная (ГОСТ 5286-75, ГОСТ 7918-75) | З-50 | З-50 | З-62 | З-62 | З-76 | З-88 | З-101 | ||
| Резьба под направления (ГОСТ 632-80) | – | – | – | – | – | В114 | 127 | ||
| Грузоподъемность, т | 25 | 35 | 45 | 65 | 75 | 85 | 100 | ||
| Наружный диаметр, D, мм | 65 | 65 | 90 | 90 | 102 | 122 | 132 | ||
| Длина, L, мм | 385 | 340 | 490 | 510 | 550 | 595 | 555 | ||
| Наименьший внутренний диаметр ловильной резьбы, мм | 25 | 34 | 40 | 52 | 64 | 78 | 91 | ||
| Наибольший внутренний диаметр ловильной резьбы, мм | 42 | 50 | 58 | 70 | 85 | 100 | 110 | ||
| Масса, кг | 6,5 | 5 | 15 | 14 | 18 | 26,5 | 28,5 | ||
| Модель
Показатель |
К 125-103 | К 135-113 | К 150-128 | К 165-142 | К 174-143 | К 195-168 | К 210-185 | ||
| Резьба присоединительная (ГОСТ 5286-75) | З-121 | З-133 | З-147 | З-133 | З-171 | З-133 | З-133 | ||
| Резьба под направления (ГОСТ 632-80) | 146 | 168 | 194 | 194 | 219 | 219 | 245 | ||
| Грузоподъемность, т | 110 | 125 | 135 | 135 | 140 | 140 | 145 | ||
| Наружный диаметр, D, мм | 148 | 170 | 194 | 194 | 220 | 220 | 245 | ||
| Длина, L, мм | 560 | 635 | 655 | 655 | 800 | 750 | 750 | ||
| Наименьший внутренний диаметр ловильной резьбы, мм | 103 | 113 | 128 | 142 | 143 | 168 | 185 | ||
| Наибольший внутренний диаметр ловильной резьбы, мм | 125 | 135 | 150 | 165 | 174 | 195 | 210 | ||
| Масса, кг | 31 | 33 | 49 | 62 | 83 | 77 | 85 | ||
По согласованию с заказчиком возможно изготовление других типоразмеров.
