Назначение
Метчик ловильный типа МЭУ предназначен для захвата и последующего извлечения оставшейся в скважине колонны насосно-компрессорных труб.
Конструкция

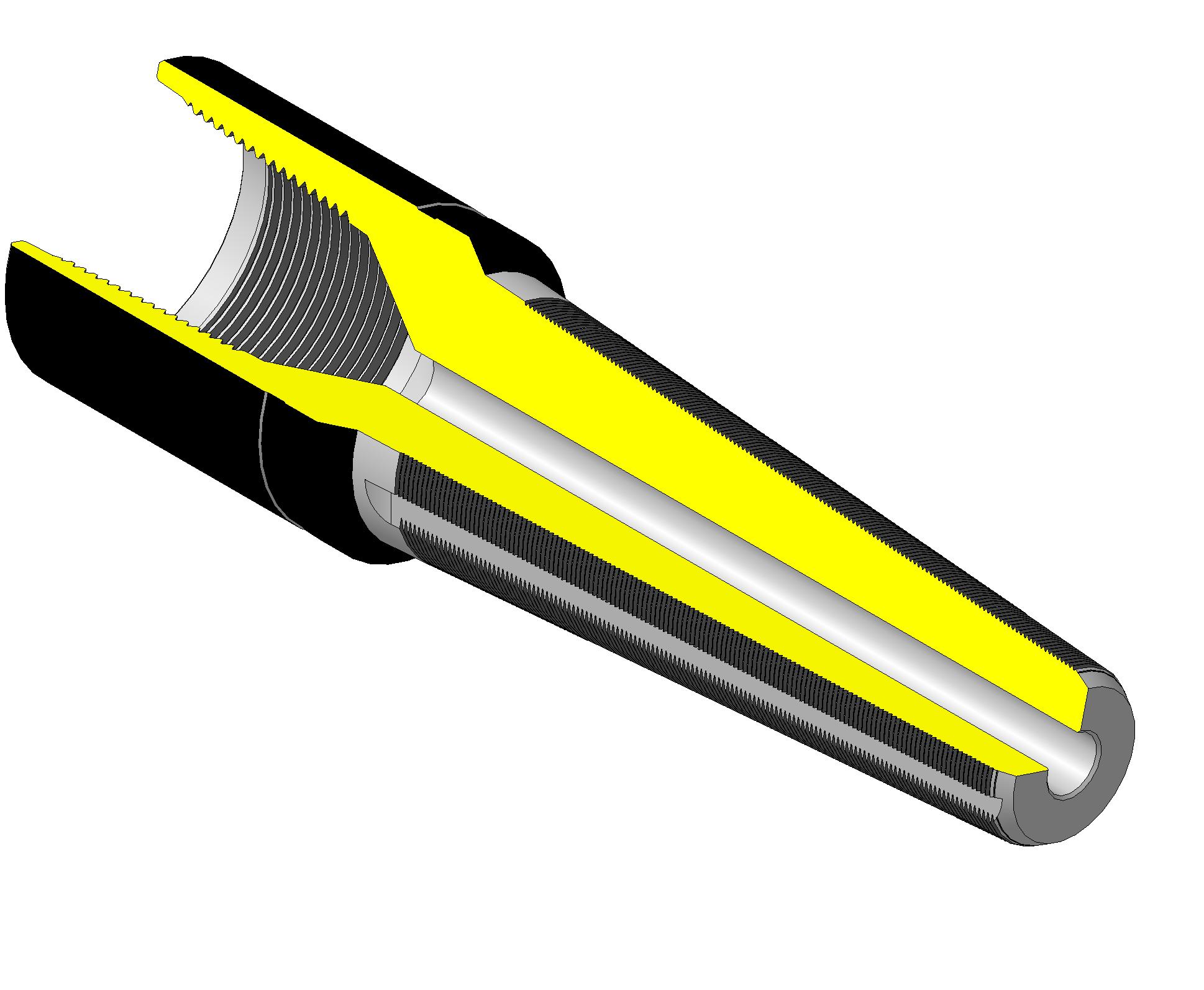

Метчик – это ловильный инструмент нарезного неосвобождающегося типа, предназначенный для захвата колонны труб за внутреннюю поверхность и извлечения их из скважины при аварийной ситуации. Метчик – это изделие состоящее из одной детали, которая имеет в верхней части внутреннюю замковую резьбу, для крепления к спускаемым трубам. В нижней части метчика нарезана ловильная резьба, по которой выполнены продольные канавки для выхода стружки. Метчик имеет сквозной канал для промывочной жидкости. Метчики изготавливаются правые и левые, соответственно с правой и левой резьбой. Для извлечения колонны целиком применяют метчики с правой резьбой. Для извлечения колонны по частям применяют метчики с левой резьбой.
Технические характеристики
| Наименование | МЭУ 36-60 | МЭУ 46-80 | МЭУ 69-100 | МЭУ 85-127 |
| Присоединительная резьба ГОСТ 5286-75, мм | З-50 | З-76 | З-88 | З-117 |
| Наименьший диаметр ловильной резьбы, мм | 36 | 46 | 69 | 85 |
| Наибольший диаметр ловильной резьбы, мм | 60 | 80 | 100 | 127 |
| Наибольшая осевая нагрузка, кН | 300 | 450 | 600 | 750 |
| Условный диаметр колонны обсадных труб, в которой происходит захватывание | 114-168 | 114-194 | 140-273 | 168-273 |
| Габаритные размеры, не более
-длина -наружный диаметр |
420 65 |
455 90 |
485 108 |
580 134 |
| Масса, кг | 6,5 | 11 | 19 | 34 |
По согласованию с заказчиком возможно изготовление других типоразмеров.
