Назначение
Скребки (скреперы) механические типа СКМ предназначены для очистки внутренней поверхности обсадных колонн от перфорационных заусенцев, ржавчины, цементной корки, парафина и других отложений в процессе проведения ремонтных работ нефтяных, нагнетательных, газовых и газово-конденсатных скважин.
Конструкция

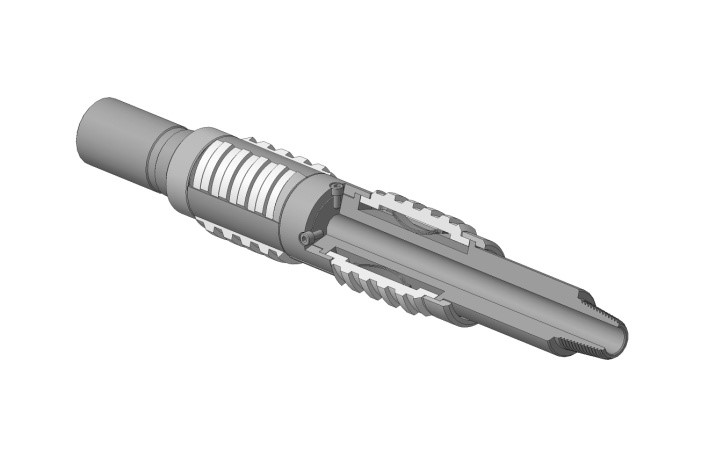

Скребок (скрепер) состоит из корпуса, плашек, пружин, кольца разрезного, направителя и винтов. Направление работы скребка (вниз-вверх) определяется технологической службой эксплуатирующего предприятия для каждой скважины или месторождения в зависимости от устройства и состояния эксплуатационной колонны, проводимых технологических операций и традиционных приёмов выполнения работ. При этом плашки скребка необходимо установить режущими кромками вниз, при рабочем ходе скребка вниз, или вверх, при рабочем ходе скребка вверх.
Технические характеристики
| Шифр типоразмера скребка | Скреперы (скребки) механические | ||||||
| 102 | 114 | 127 | 140 | 146 | 168 | 178 | |
| Условный диаметр обсадной колонны, мм | 102 | 114 | 127 | 140 | 146 | 168 | 178 |
| Габаритные размеры:
– наружный диаметр корпуса, мм, не более – длина, мм, не более |
82 650 |
90 720 |
100 720 |
112 760 |
118 760 |
138 800 |
146 800 |
| Присоединительная резьба* | З-50 | З-50 | З-73 | З-76 | З-76 | З-76 | З-76 |
| Проходное отверстие, мм | 20 | 28 | 28 | 30 | 32 | 32 | 32 |
| Перекрытие очищаемой поверхности плашками, 0 | 360 | ||||||
| Диапазон диаметров очищаемый скребком, мм | 82-94 | 92-106 | 102-120 | 114-132 | 120-138 | 140-158 | 148-164 |
| Масса, кг, не более | 15 | 17 | 20 | 40 | 57 | 69 | 75 |
