Назначение
Труболовка ТНЗ наружная неосвобождающаяся плашечного типа предназначена для захвата за наружную поверхность насосно-компрессорных труб диаметром 48, 60, 73 и 89 мм и извлечения их целиком или по частям из эксплуатационной колонны.
Конструкция

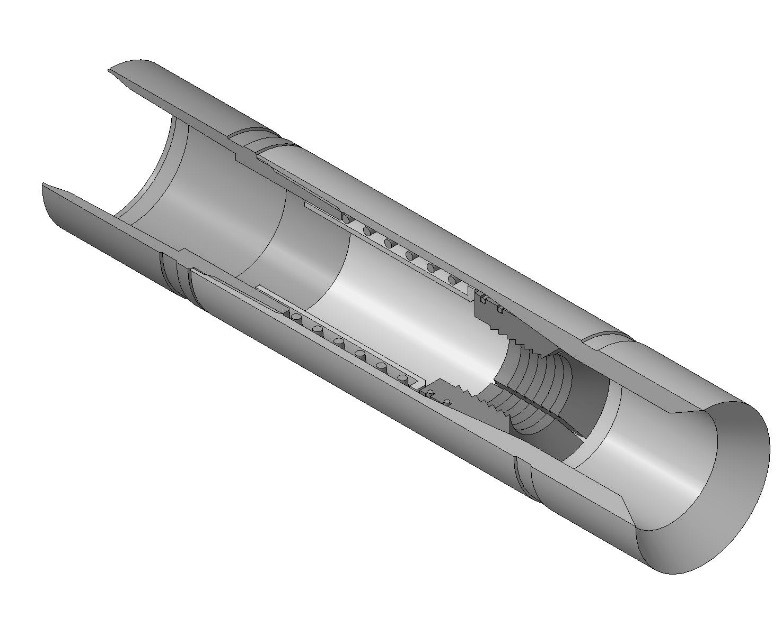

Труболовка представляет собой цилиндрический корпус к верхней части, которого прикреплен переводник для соединения с колонной насосно-компрессорных труб . В средней части корпуса расположены цанга, втулка и пружина. Захват ловимой колонны происходит при помощи цанги, которая заклинивается между конусным участком корпуса и ловимой колонной НКТ при движении труболовки вверх.
Технические характеристики
| Типоразмер труболовки*
Наименование параметра |
ТНЗ-114 | ТНЗ-146 | ТНЗ-168 |
| Диаметр объекта ловли насосно-компрессорной трубы, мм | 48, 60 | 60, 73 | 73, 89 |
| Условный диаметр колонны обсадных труб, в которых производится ловля, мм | 114, 127 | 146 | 168 |
| Грузоподъемность, т | 40 | 40 | 75 |
| Диаметр труболовки D, мм | 95 | 116 | 138 |
| Длина L, мм | 418 | 735 | 750-770 |
| Масса, не более, кг | 11 | 21 | 35 |
