Назначение
Труболовка наружная неосвобождающаяся типа ТН предназначена для устранения аварийных ситуаций при освоении и эксплуатации нефтяных и газовых скважин, посредством извлечения насосно-компрессорных труб целиком или по частям из эксплуатационной колонны.
Конструкция

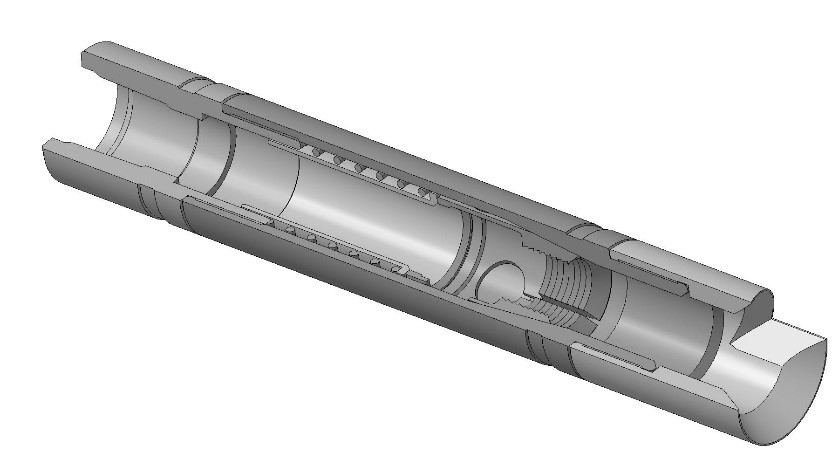

Труболовка представляет собой цилиндрический корпус к верхней части, которого прикреплен переводник для соединения с колонной насосно-компрессорных труб . В средней части корпуса расположены цанга, втулка и пружина. Захват ловимой колонны происходит при помощи цанги, которая заклинивается между конусным участком корпуса и ловимой колонной НКТ при движении труболовки вверх.
Технические характеристики
| Типоразмер труболовки*
Наименование параметра |
ТН | |||||
| 102 | 114 | 140 | 146 | 168 | 178 | |
| Диаметр объекта ловли насосно-компрессорной трубы, мм | 36, 42 | 36, 42, 60 | 60, 73 | 60, 73, 89 | 73, 89 | 73, 89 |
| Условный диаметр колонны обсадных труб, в которых производится ловля, мм | 102 | 114 | 140 | 146 | 168 | 178 |
| Грузоподъемность, т | 15 | 40 | 50 | 75 | 75 | 76 |
| Диаметр труболовки, мм | 85 | 95 | 120 | 123 | 138 | 148 |
| Длина, мм | 455 | 418 | 770** | 770 | 770 | 860 |
| Масса, не более, кг | 10 | 11 | 20 | 23 | 35 | 45 |
