Назначение

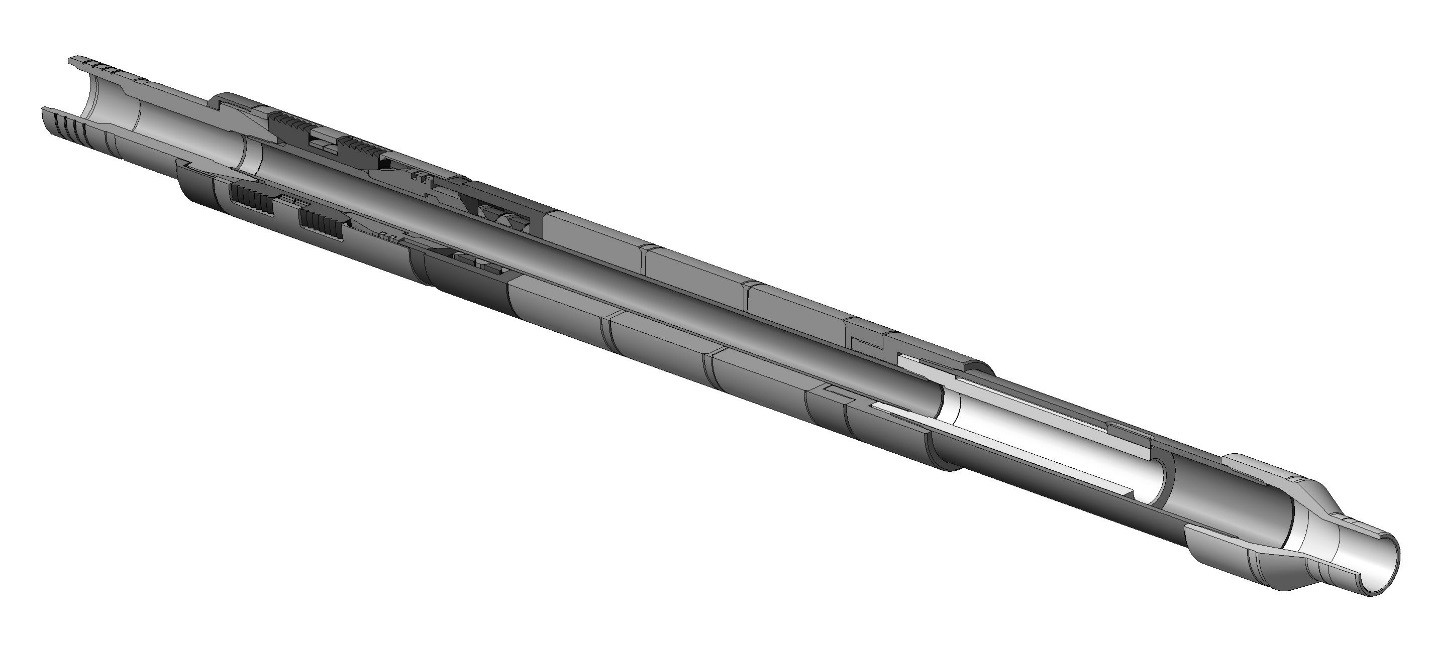

Пакер с упором на забой типа ПМЯ-3-ПЗ-ЯВМ с верхним механическим якорем предназначен для длительного герметичного разобщения интервалов ствола эксплуатационной колонны и защиты ее от динамичекого воздействия рабочей среды в процессе проведения различных технологических операций. Отличительными особенностями пакера являются: отсутствие нижнего заякоривающего устройства, установка шпонки, обеспечивающая передачу крутящего момента на колонну труб (или оборудования), установленных под пакером, наличие верхнего механического якоря.
Технические характеристики
| Типоразмер
Показатель |
ПМЯ-3-ПЗ-ЯВМ-122-50-350-Т100-КЗ-01 |
| Типоразмер | 122 |
| Наружный диаметр экплуатационной колонны, мм | 146 |
| Толщина стенки экплуатационной колонны, мм | 6,5-9,5 |
| Максимальное давление на пакер, МПа | 35 |
| Нагрузка при установке пакера, кН | 40-50 |
| Максимальная температура рабочей среды, ºС, не более | 100 (150*) |
| Габаритные размеры, мм, не более: | |
| наружный диаметр пакера | 122 |
| диаметр проходного канала | 62 |
| длина пакера | 1635 |
| Присоединительная резьба для НКТ ГОСТ 633-80: | |
| в верхней части (муфта) | 89 |
| в нижней части (ниппель) | 89 |
| Масса, кг не более | 70 |
