Назначение
Труболовка внутренняя освобождающаяся предназначена для захвата за внутреннюю поверхность и последующего извлечения трубчатых элементов колонн при проведении ловильных работ в нефтяных, газовых и геологоразведочных скважинах.
Конструкция

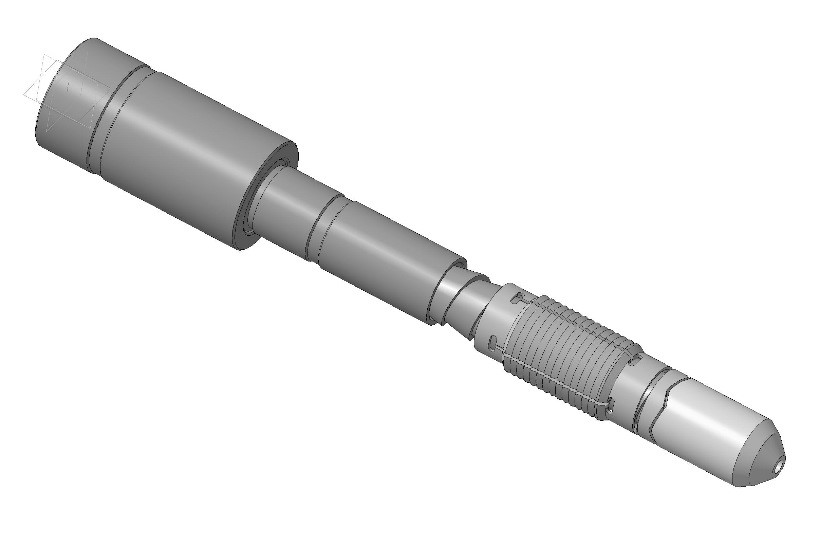

Труболовка состоит из корпуса, цанги ловильной, наконечника, распорного кольца и переводника. Процесс захвата труболовкой осуществляется за счет наличия конических спиральных поверхностей, выполненных на наружной поверхности корпуса и взаимодействующей с ней внутренней поверхности цанги ловильной. В верхней части выполнена замковая резьба для соединения с ловильной колонной. К нижней части корпуса с помощью метрической резьбы крепится наконечник. Между корпусом и наконечником установлено распорное кольцо. Взаимодействие зубчатых поверхностей наконечника и распорного кольца предотвращает заклинивание при свинчивании цанги в крайнее нижнее положение.
Технические характеристики
| Наименовании показателя | Т | ||
| Условный диаметр захватываемых труб | 60 | 73 | 89 |
| Наружный диаметр корпуса, мм | 48 | 59 | 71 |
| Грузоподъемность, кН | 300 | 600 | 900 |
| Присоединительная резьба | З-76 | 3-76 | З-88 |
| Максимальный размер цангового захвата, мм | 51,7 | 63,4 | 77,8 |
| Рабочий диапазон захвата относительно номинального размера, мм | ±1,4 | ±1,4 | ±1,9 |
| Габаритные размеры, мм не более:
диаметр промывочного отверстия, d наружный диаметр, D длина без удлинителя, L |
9 92 700 |
12 95 700 |
12 110 900 |
