Назначение

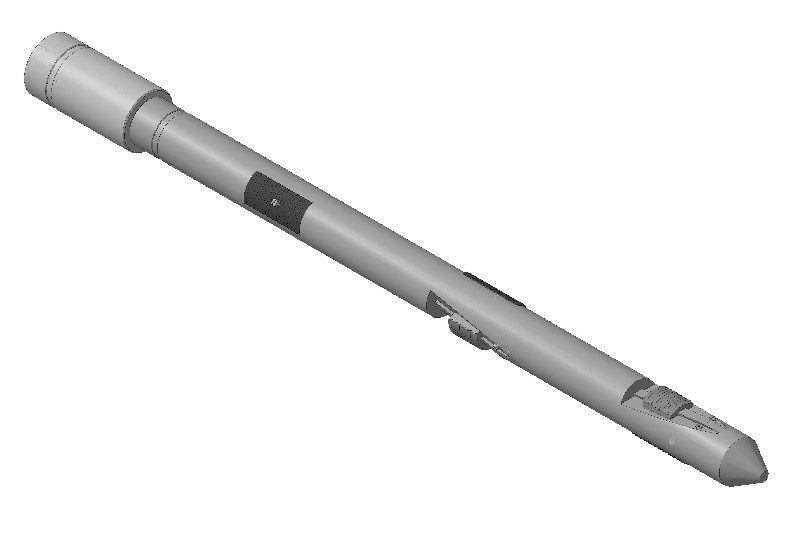

Труболовка внутренняя неосвобождающаяся удлинённая механического действия типа ТВУ предназначена для извлечения (целиком или по частям) оставшейся в скважине в результате аварии колонны труб путём заклинивания выдвижных плашек между внутренней поверхностью захватываемой трубы и корпусом труболовки.
Конструкция
Трехплашечный механизм захвата состоит из стержня, имеющего 3 наклонные плоскости, расположенные со смещением относительно друг друга на 120°. Посередине каждой плоскости расположены продольные выступы с профилем сечения в виде ”ласточкин хвост”, по которым перемещаются подвижные плашки. С противоположной стороны стержня при помощи винтов крепятся неподвижные плашки.
Технические характеристики
| Наименование параметра | ТВУ-60 | ТВУ-73 | ТВУ-89 | ТВУ-102 | ТВУ-114 | ТВУ-127 | ТВУ-140 | ТВУ-146 | ТВУ-168 | ТВУ-245 |
| Условный диаметр ловимых труб по ГОСТ 633-80, мм | 60 | 73 | 89 | 102 | 114 | 127 | 140 | 146 | 168 | 245 |
| Грузоподъёмность, т | 30 | 45 | 85 | 100 | 150 | 150 | 150 | 150 | 150 | 150 |
| Габаритные размеры, мм, не более
– длина – диаметр (max) |
1340 92 |
1440 92 |
1590 110 |
1590 110 |
1120 95 |
1130 95 |
1150 112 |
1150 118 |
1150 136 |
1250 203 |
| Присоединительная резьба* | З-50 | З-62 | З-62 | З-62 | З-76 | З-76 | З-102 | З-102 | З-117 | З-171 |
